河北省廊坊市钨钼材料厂　王瑞敏　王双校

我单位生产及生活用蒸汽采用涡街流量计计量，在使用过程中，出现过一些问题，从而积累了一些经验。

　　一、传感器无信号输出

　　在线检测传感器无信号输出，检查探头接线与放大板接线均未发现问题，拆下放大板检查亦无问题。重新安装后仍无信号。轻敲放大板，发现信号时有时无，于是断定放大板元件虚接，检查焊点，重新焊接，然后安装、调试，正常。
在检查、调试过程中，发现传感器安装在管道上，而显示仪表安装在控制室，二者不仅距离远，而且分置两地，调整传感器时无法直接从显示仪表中看到调试情况。为解决这一问题，笔者想出了改变线路的方法，具体如图1-1、1-2。

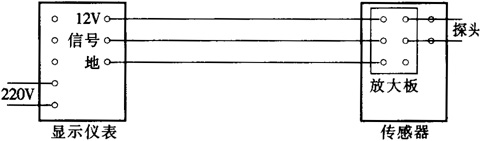

图1-1　原接线图

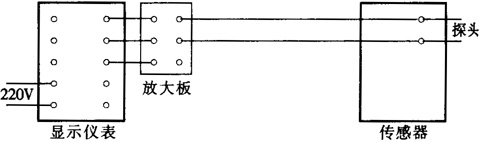

图1-2 改装后接线图

　　这样，把放大板附于仪表箱处，更便于仪表的调试。

　　二、灵敏度的调整

　　流量计出厂前已经调整和标定，但由于标定介质与实际介质不同，标定介质状况与实际状况也不同，或者使用单位提供的技术参数不十分准确，所以首次安装时要进行调整。
　　1.当管路中无流体流动，显示仪表应无信号，如有信号输出，则为灵敏度过高，需逆时针轻调灵敏度电位器，减低灵敏度。
　　2.当管道中有介质通过，信号无或不稳时，可以轻调放大倍数电位器，使其增大或减小。此步骤调整时最好借助示波器，可参考本文第四部分。

　　三、补偿装置的选择和安装

　　蒸汽流量计的使用，一般应在气流平稳、温度压力变化不大的情况下计量比较准确，但实际使用情况往往不是理想状态，因此需要补偿装置。补偿装置有两种，即压力补偿和温度补偿。
　　1.压力补偿。压力变送器比较灵敏，但价格较高，安装在传感器上、下游均可，安装距离为1D～2D。
　　2.温度补偿。因温度补偿用热电偶或热电阻，需响应时间，但价格较低，安装时应在传感器上游，且取竖位或逆流位安装，距离为3D～4D。

　　四、简单校正

　　一般单位蒸汽流量计的使用是连续的，出现问题时不能随意拆下检查，这里介绍一种在线检查方法，此方法适用于非防暴场合。
　　示波器校准后用于检查，示波器接线钩与信号线相接，地与地相接，调整示波器，应有均匀一致的方波脉冲信号出现。一般厂家使用说明书中均有高低电平输出规定，从示波器显示方波高低电平值查看是否与规定值相符。输出情况与原因对照如图2。

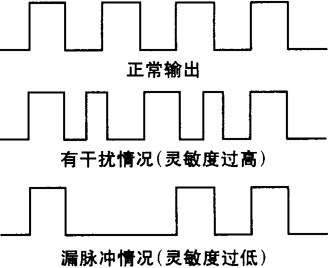

图2 输出情况与原因对照图
